Фильтры самоочищающиеся ⌀1000-2000 мм

Фильтр предочистки предназначен для очистки воды, поступающей на охлаждение конденсатора паровой турбины (Т250/300) по водоводу ⌀1600-1400 мм, от механических загрязнений размером более 8 мм. Фильтр может быть применен также в любой системе водоснабжения с забором пресной воды из естественных или искусственных водоемов. Непрерывное вращение очистительного контура достигается применением керамических подшипников и предотвращает заклинивание контура, существенно повышая надёжность работы фильтра. Все вращающиеся узлы и фильтрующий элемент выполнены из антикоррозионной стали, что уменьшает гидравлическое сопротивление фильтрующего элемента и увеличивает долговечность работы фильтра. Благодаря контуру самоочистки фильтр способен удалять большие массы загрязнений, а также внезапно выпадающие загрязнения (при наличии автоматической системы включения очистки). Топология конструкции была разработана с применением метода конечных элементов. Разработка фильтра велась в Центральном Институте Авиационного Моторотроения (ЦИАМ).

Устройство и работа фильтра

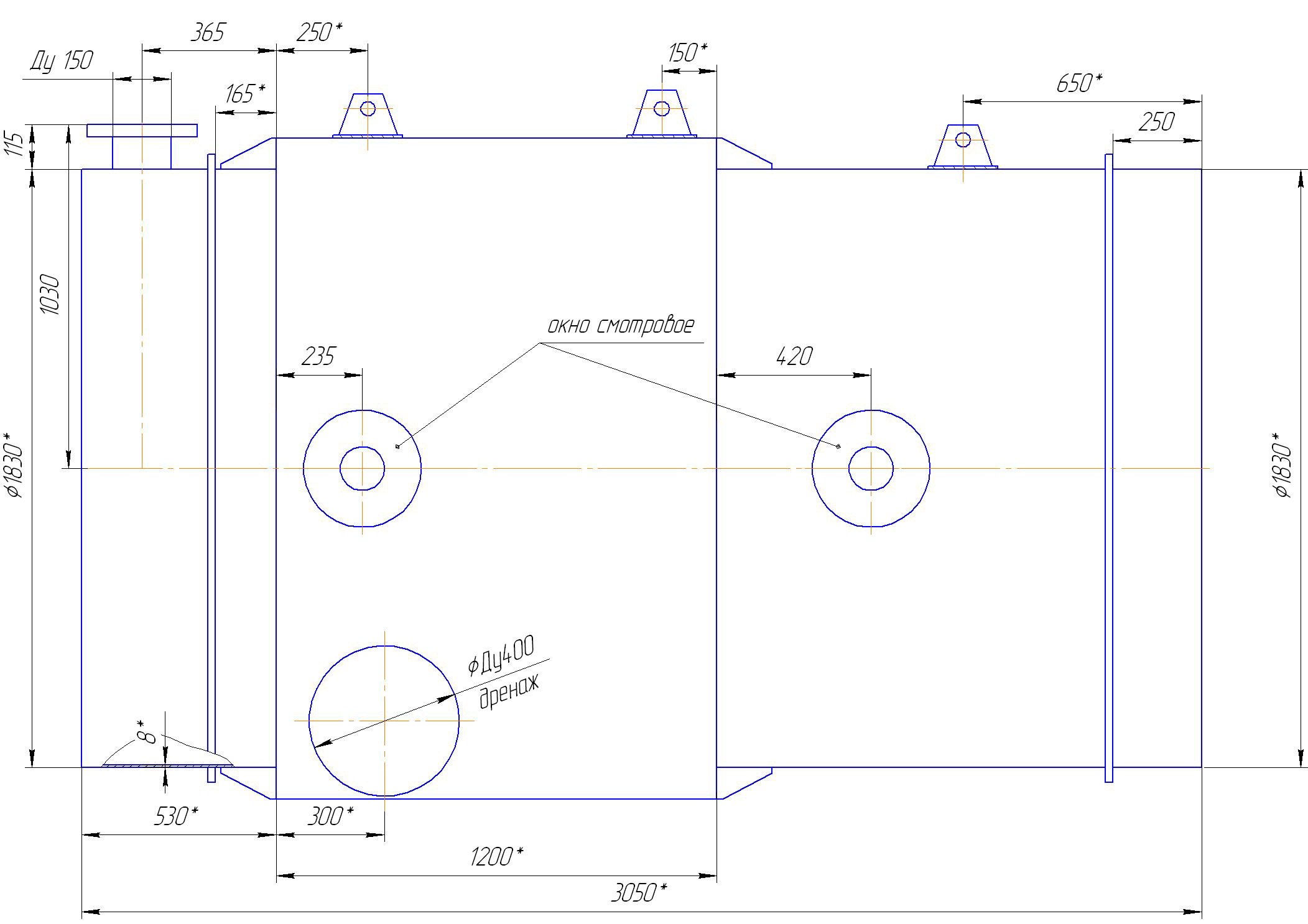

Фильтруемая вода поступает на конический фильтроэлемент, проходя который избавляется от частиц мусора крупнее 8мм (варианты - до 2 мм), которые прилипают к сетке фильтроэлемента или оседают вниз; постепенно фильтроэлемент забивается и его гидравлическое сопротивление растет. При достижении заданного перепада давления включается система самоочистки фильтроэлемента, происходит это следующим образом: - в контур очистки через верхний патрубок Dy 125, поступает промывочная вода, затем распределяется по коллекторам и через сопла под напором омывает изнутри конус фильтроэлемента, смывая грязь с его внешней поверхности. Вал с коллекторами вращается внутри конуса фильтроэлемента и очищает всю его поверхность. - мусор, накапливающийся внизу удаляют, открыв слив из нижней дренажной трубы Dy400. - вал вращается самостоятельно за счет реактивных сопел и лопастей, расположенных на плечах коллекторов. - вращение вала с коллекторами контролируется счетчиком оборотов
