Фильтры сетчатые поворотные предназначены для предварительной очистки воды, поступающей на охлаждение маслосистемы турбин по водоводу ⌀200-600 мм, от механических загрязнений размером более 2 мм. Фильтры могут быть применены также в любой системе водоснабжения с забором пресной воды из естественных или искусственных водоемов и давлением жидкости в системе 0,2-0,7 МПа (2-7 атм).

Фильтры оборудованы контуром самоочистки и не нуждаются в остановке работы для избавления от накопившегося мусора; керамические подшипники, применяемые в фильтрах не имеют аналогов в своем классе и также значительно увеличивают срок службы изделия (наша гарантия на подшипники - до 25 лет!)

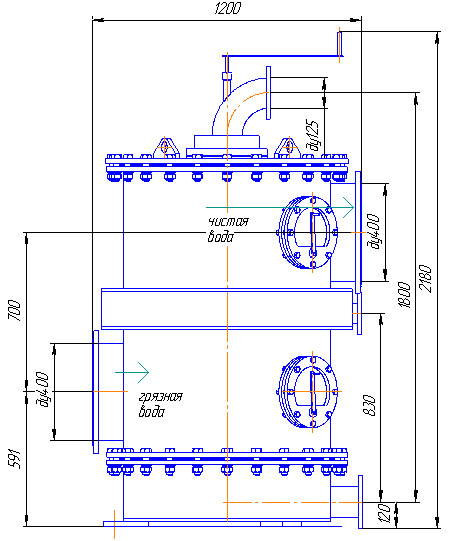

Фильтруемая вода через входной патрубок Dy 400 (на рисунке – вход воды Р=0,2 МПа.) поступает на конический фильтроэлемент. Входной и выходной патрубки фильтра расположены тангенциально, поэтому внутри корпуса вода закручивается и самые крупные частицы мусора за счет центробежной силы оседают на стенках корпуса. Проходя фильтроэлемент, вода избавляется от частиц мусора крупнее 2мм, которые прилипают к сетке фильтроэлемента или оседают в нижнюю дренажную камеру; постепенно фильтроэлемент забиваетя и его гидравлическое сопротивление растет. Для замера падения давления на фильтре имеются два мерных патрубка, см рисунок. При достижении перепада давления в 0,02МПа (0,2 атм) включается система самоочистки фильтроэлемента, происходит это следующим образом: - в контур очистки через верхний патрубок Dy 125, Р=0,4МПа поступает промывочная вода, затем распределяется по коллекторам и через сопла под напором омывает изнутри конус фильтроэлемента, смывая грязь с его внешней поверхности. Вал с коллекторами вращается внутри конуса фильтроэлемента и очищает всю его поверхность. - крупные частицы грязи оседают вниз, в нижний дренажный пояс, а более мелкие и легкие попадают в верхний дренажный пояс. Мусор, накапливающийся в дренажных поясах удаляют, открыв слив из верхнего и нижнего дренажных патрубков (Dy80 и Dy125 соответственно).

Вал может вращаться самостоятельно за счет реактивных сопел, расположенных на плечах коллекторов, а также может приводиться во вращение вручную рукоятью или механически посредством привода.

На данный момент существует более 10-ти модификаций на базе фильтра ФСП-400 для различных давлений, диаметров трубопроводов и компоновочных схем. Для более подробной информации обращайтесь на нашу почту, или звоните.

Вся продукция ООО «Техинмаш» защищена патентами РФ и сертифицирована. Подделка данной продукции является нарушением авторских прав и преследуется законом.
